| Luogo di origine: | La Cina |
|---|---|
| Marca: | Rvyuan |
| Certificazione: | IEC/NEMA/JIS/RoHS/ISO |
| Numero di modello: | 0.04 - 1.8mm |
| Quantità di ordine minimo: | 10 chilogrammo/chilogrammi |
| Prezzo: | Negotiation |
| Imballaggi particolari: | Bobina con il cartone |
| Tempi di consegna: | 2-15 giorni workding |
| Termini di pagamento: | Negoziato |
| Capacità di alimentazione: | Soddisfaccia la vostra richiesta |
| Nome di prodotto: | Filo di rame smaltato rettangolare | Materiale: | Rame rettangolare |
|---|---|---|---|
| Norma: | IEC/JIS/NEMA | Solderability: | Direttamente |
| Conduttore: | Rame | Isolamento: | EI AIW/EIW |
| Evidenziare: | cavo rettangolare del magnete,cavo quadrato del magnete |
||

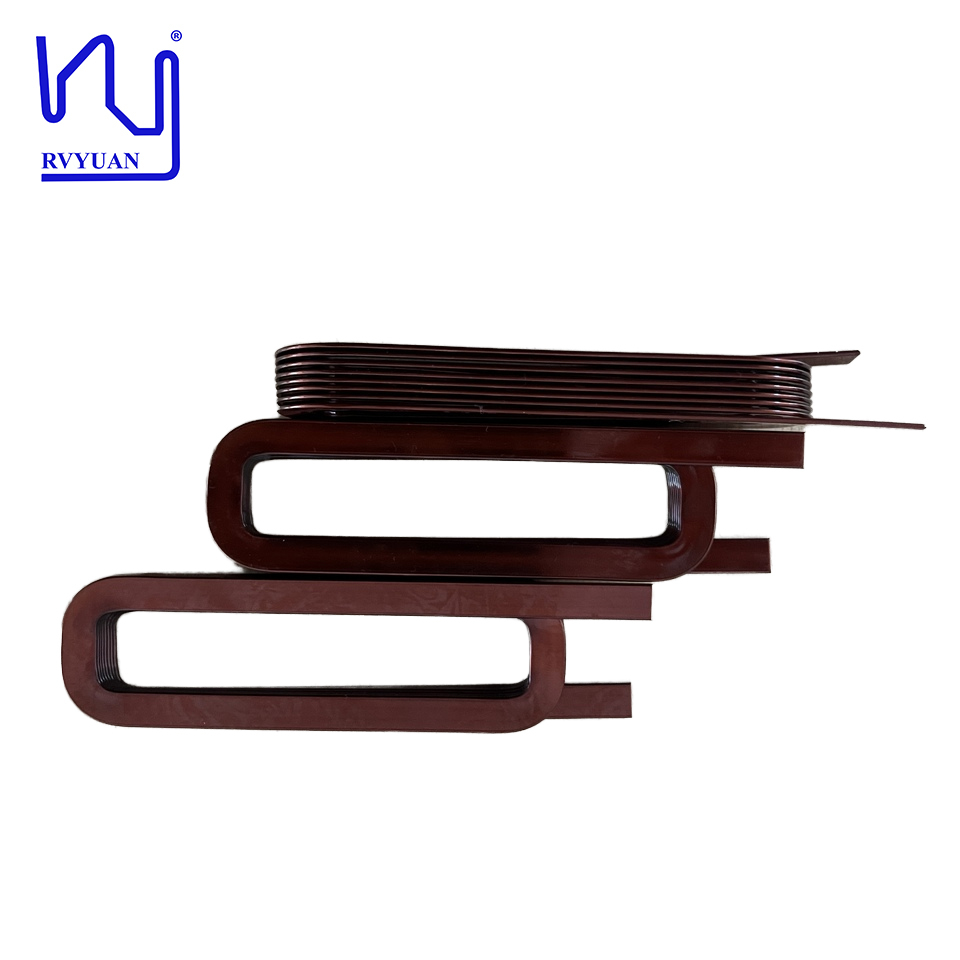

CAVO ULTRA FINE RECTANGULAR-SHAPE SOTTILE ECCELLENTE COPPERWIRE DEL MAGNETE
Il cavo di rame rettangolare smaltato del magnete è utilizzato come il cavo in elettromagneti che usano l'elettricità per generare un campo magnetico. Il cavo di alluminio rettangolare o piano smaltato ed il filo di rame rettangolare o piano smaltato /Strip è avvolto in una bobina stretta. Quando una carica elettrica si applica, i cavi generano il campo magnetico. Il piano ha smaltato il cavo di alluminio ed il filo di rame smaltato piano ha un'ampia varietà di applicazioni, compreso uso in automobili, in motori, in trasformatori e in machineries industriali. Il giro ha smaltato il cavo di alluminio ed il filo di rame smaltato rotondo inoltre è trovato in più piccoli dispositivi ed elettrodomestici, quali i computer, le televisioni ecc.
CARATTERISTICA
1. Spessore del conduttore: 0.04~1.8mm
2. larghezza del conduttore: 0.155~7.5mm
3. diametro di cavo rotondo di equivalente: 0.12~3.2mm
4. rapporto di Larghezza-spessore: 1:1.5~1:25 (cavo piano)
5. rapporto di Larghezza-spessore: 1:1 (cavo quadrato)
SPECIFICAZIONE
|
Parametro |
Classe 130 |
Classe 155 |
Class-180 |
Class-200 |
Class220 |
Class-240 |
|
Norme |
IEC60317-16 GB/T7095.7 |
60317-16 GB/T7095.3 |
60317-28 GB/T7095.4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18 GB/T7095.2 |
MW 20 60317-47 GB/T7095.5 |
|
Classe termica |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
Mano di fondo dello smalto |
Poliestere |
Poliestere modificato |
Poliestere-immide |
Poliestere-immide |
Poliestere-convenzionale |
Polyimide |
|
Cappotto della cima dello smalto |
|
|
|
Poliestere-immide |
|
|
|
Gamma di spessore dell'isolamento |
IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17mm |
|||||
|
Prestazione |
Flessibilità di piegamento eccellente della proprietà 2.High della proprietà meccanica di resistenza all'abrasione 4.High dello smalto 3.Good |
1.Excellent flessibilità di piegamento della proprietà 2.High della proprietà meccanica 5.Higher property5 termico di resistenza all'abrasione 4.High dello smalto 3.Good. |
1.High resistenza termica 2.Suitable per le bobine che sono sottoposte alla resistenza chimica costantemente ad alta temperatura e meccanica di sforzo 3.Good |
1.Excellent resistenza termica 2.Suitable per le bobine che sono sottoposte alla resistenza costantemente ad alta temperatura e meccanica della resistenza chimica 4.Good di sforzo 3.Good al refrigerante ed a freon |
1.Excellent flessibilità di piegamento della proprietà 2.High della proprietà meccanica di resistenza all'abrasione 4.High dello smalto 3.Good |
resistenza termica 1.Excellent adatta a qualsiasi attrezzatura elettrica quello è esposto costantemente all'alta temperatura di lavoro la prestazione meccanica e chimica di 2.Outstanding della proprietà 3.Good contro radiazione. |
|
Applicazione |
Attrezzatura asciutta ed a bagno d'olio 2.Electrical |
1.Dry ed attrezzature a bagno d'olio 2.Electrical |
1.Windings della bobina 3.Dry del motore 2.Magnet di alta e bassa tensione DC/AC e del trasformatore a bagno d'olio |
1.Windings della bobina 3.Dry del motore 2.Magnet di alta e bassa tensione DC/AC e della bobina a bagno d'olio 5.Train coi1 del trasformatore 4.Automobile. |
Attrezzatura asciutta ed a bagno d'olio del trasformatore 2.Electrical |
1.Windings con la temperatura di servizio fino a 220°C 2.Motor e generatore per aviazione ed industria marina 4.Windings di applicazione 3.Nuclear che richiedono alta affidabilità |
|
Colpo di calore |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
