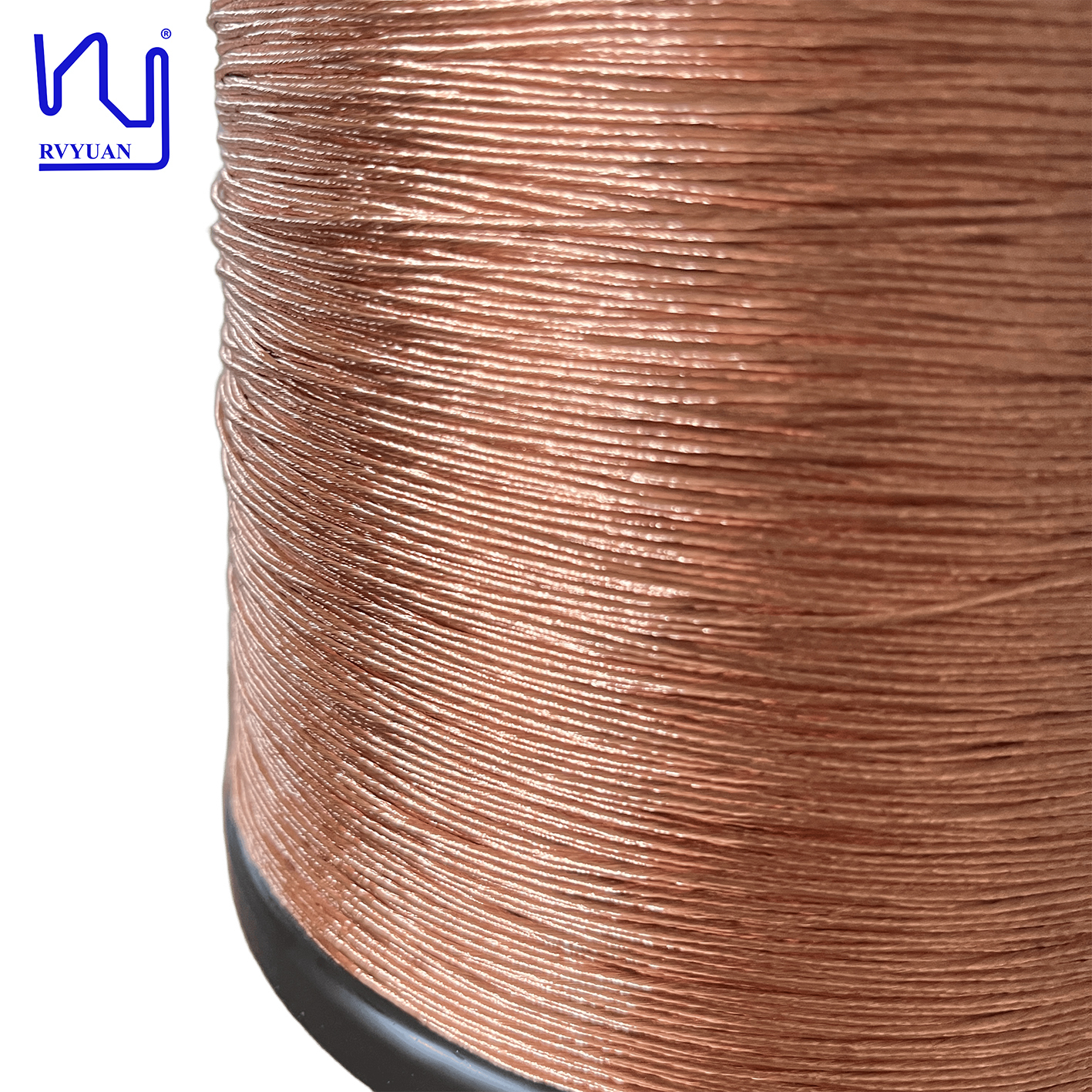

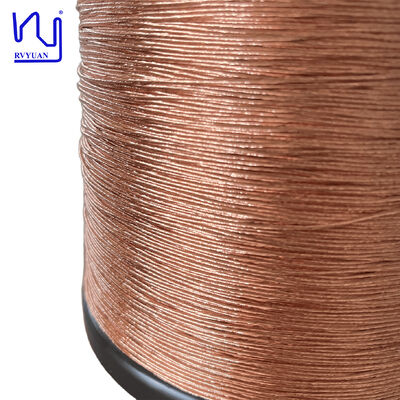

Filo Litz Smaltato in Rame con 180°C Filo Litz da 0,1 mm per Applicazioni ad Alta Frequenza
Il filo Litz è un tipo specializzato di cavo multistrand progettato per mitigare l'effetto pelle e l'effetto di prossimità nelle applicazioni ad alta frequenza. La configurazione specifica di 60 trefoli di filo di rame smaltato in poliuretano di calibro 0,1 mm, senza alcuna guaina esterna (come film di nylon o poliimmide), è una soluzione ad alte prestazioni su misura per progetti elettromagnetici compatti ed efficienti.
Caratteristiche Tecniche Ciascuno dei 60 trefoli è isolato individualmente con un sottile strato di smalto poliuretanico. Questo isolamento garantisce che la corrente sia costretta a distribuirsi uniformemente su tutti i trefoli, riducendo significativamente la resistenza AC ad alte frequenze rispetto a un conduttore solido della stessa area trasversale. L'assenza di una guaina esterna (che funge da filo Litz "nudo") offre un vantaggio distintivo: minimizza il diametro esterno (OD) complessivo e massimizza il fattore di riempimento del rame. Ciò lo rende una scelta ideale per ambienti con spazio limitato dove ogni millimetro conta.
Applicazioni Primarie Questo filo specifico è prevalentemente utilizzato nell'elettronica di potenza ad alta frequenza, come:
- Trasformatori e Induttori ad Alta Frequenza: È ampiamente utilizzato negli alimentatori switching e nei convertitori DC-DC per ridurre le perdite per correnti parassite negli avvolgimenti.
- Trasferimento di Potenza Wireless: Grazie alla sua flessibilità e bassa resistenza AC, è molto efficace per le bobine utilizzate nei pad di ricarica wireless e nei ricevitori.
- Riscaldamento a Induzione: È adatto per componenti di precisione per il riscaldamento a induzione dove sono presenti correnti alternate ad alta frequenza.
- Elettronica Miniaturizzata: Poiché manca di una ingombrante guaina esterna, è perfetto per applicazioni di avvolgimento compatte e ad alta densità in cui il filo deve essere strettamente impacchettato in piccole bobine o integrato in progetti di PCB a basso profilo.
| Articolo |
Tecnica
Requisito |
Campione 1 |
Campione 2 |
| Diametro singolo filo mm |
0,115-0,140 |
0,120 |
0,122 |
| Diametro conduttore |
0,10±0,003 |
0,098 |
0,010 |
| D.E. mm |
≤1,20 |
1,05 |
1,05 |
| Resistenza Ω/m(20°C) |
≤0,03968 |
0,03625 |
0,03632 |
| Rigidità dielettrica v |
≥2000 |
4300 |
4400 |
| Pinhole |
Max. 20/6m |
0 |
1 |
| Saldabilità |
Temp:390±5°C
7s superficie liscia, senza pinhole, senza residui |
✓ |
✓ |
FAQ
1. In cosa differiscono i vostri prodotti dai concorrenti? Quali sono i vostri vantaggi?
Offriamo una gamma completa di prodotti per fili magnetici ad alta frequenza, tra cui filo Litz, filo di rame smaltato rettangolare, filo di rame smaltato tondo, filo triplo isolato, ecc., per soddisfare vari requisiti. Supportiamo la personalizzazione di piccoli lotti, garantendo qualità e consegna anche durante la fase di ricerca e sviluppo o di avvio.
2. Fate pagare una commissione di stampo? Quanto? È rimborsabile? Come?
Una commissione di stampo si applica per prodotti personalizzati speciali, e l'importo dipende dalle specifiche. La commissione di stampo è rimborsabile dopo aver raggiunto una certa quantità d'ordine.
3. Avete una Quantità Minima d'Ordine (MOQ)?
Sì, la MOQ è determinata in base alla specifica e al tipo di filo.
4. Quali attrezzature di test avete?
Misuratore di diametro laser, tester di scintilla ad alta tensione, tester di allungamento, tester di ritorno elastico, tester di tenuta di tensione, tester di saldabilità, tester di resistenza, ecc.
5. Quali sono le vostre categorie di prodotti specifiche?
Filo Litz, filo di rame smaltato rettangolare, filo magnetico, filo autolegante, TIW (filo triplo isolato), filo OCC, filo d'argento, filo argentato.
6. Per quali clienti o mercati sono adatti i vostri prodotti?
I nostri prodotti sono ideali per applicazioni che richiedono alta efficienza e soluzioni salvaspazio in ambienti AC ad alta frequenza, tra cui elettronica di potenza e alimentatori, caricabatterie di bordo per veicoli elettrici, sistemi di ricarica wireless, energia verde, comunicazioni e IT, apparecchiature mediche, robot industriali, servomotori, ecc.
7. In quali paesi o regioni avete esportato?
I principali mercati includono Europa e Stati Uniti, nonché Corea del Sud, Giappone, India e Sud-est asiatico.
8. I vostri prodotti sono convenienti? In che modo?
Offriamo una gamma completa di prodotti con alta qualità, tempi di consegna brevi e supporto per la personalizzazione e i lotti misti, soddisfacendo le vostre esigenze di acquisto unico.
9. Come mantenete la riservatezza delle informazioni dei clienti?
Possiamo firmare un accordo di non divulgazione (NDA) su richiesta e ci impegniamo a rispettarne rigorosamente i termini durante l'intero processo di cooperazione.
