Filtro ad alta frequenza in rame puro e smaltato per trasformatori per motori elettrici AC 6000V Kapton

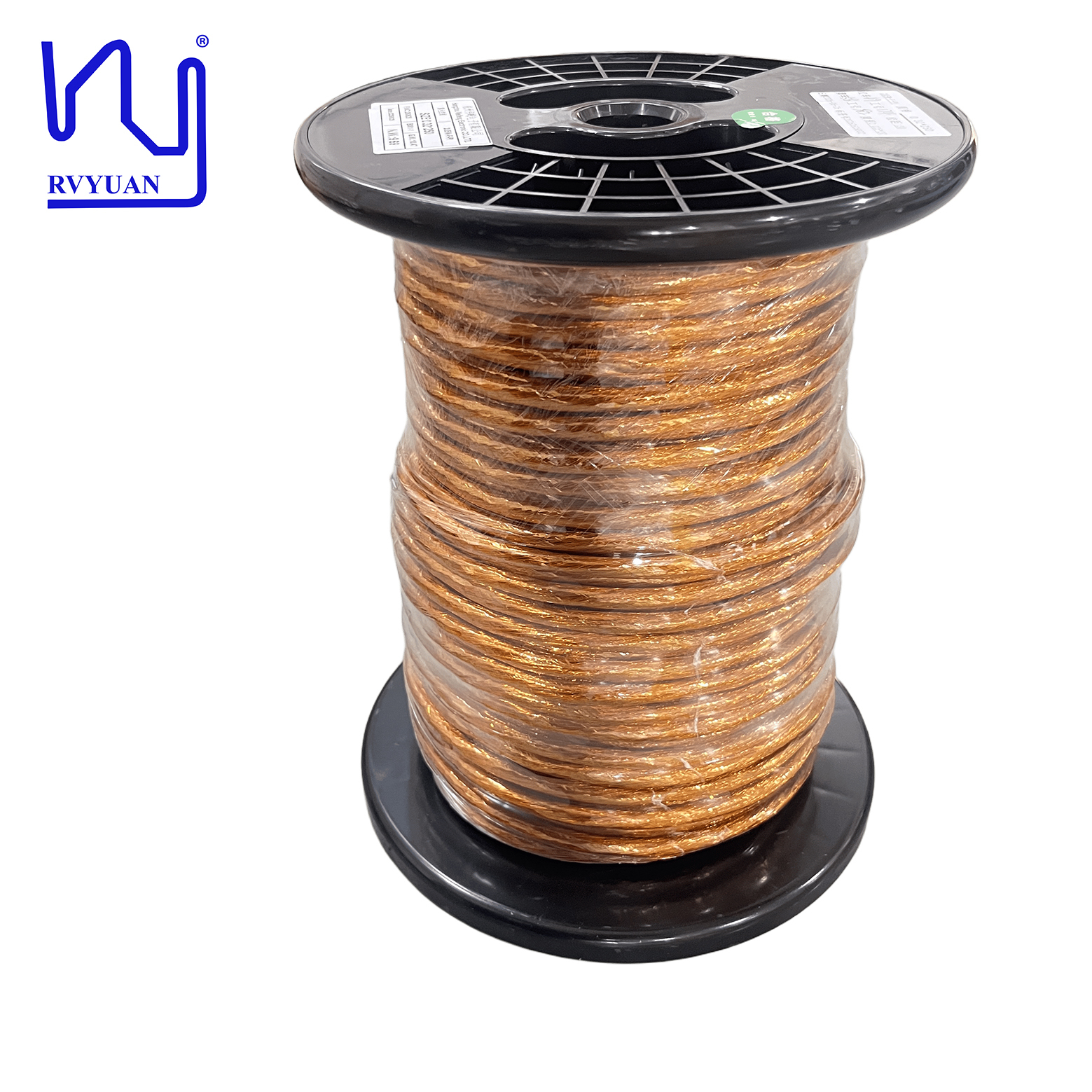

Questo e' un filo litz personalizzato, composto da 250 fili di filo di rame smaltato in poliuretano da 0,32 mm, avvolti con nastro adesivo.
Nelle applicazioni EV, l'elevata capacità di carica della corrente e l'eccellente resistenza termica del filo assicurano che possa gestire le richieste sia dei caricabatterie di bordo che dei caricabatterie veloci DC.L'isolamento in poliesterimide offre una protezione superiore contro le sollecitazioni termiche ed elettriche, che è essenziale per mantenere le prestazioni per lunghi periodi.
Il design a più fili del filo litz riduce al minimo l'effetto sulla pelle, riducendo la resistenza AC e migliorando l'efficienza del trasferimento di potenza in ambienti ad alta frequenza.Questo è particolarmente vantaggioso nei caricabatterie per veicoli elettrici, in cui una conversione efficiente dell'energia è fondamentale per ridurre i tempi di ricarica e migliorare le prestazioni complessive del sistema.
Oltre alle sue applicazioni nei veicoli elettrici, questo filo litz è adatto anche per l'uso in trasformatori ad alta frequenza, dove aiuta a ridurre le perdite di corrente vorticale e migliorare la gestione termica.Le sue dimensioni compatte e le sue elevate prestazioni lo rendono la scelta ideale per gli ingegneri che cercano di ottimizzare i loro progetti per rendere più efficiente e affidabile.
1Posso personalizzare i prodotti con il mio logo, dimensione e forma?
Sì, ma il MOQ (Quantità minima di ordine) è soggetto a negoziazione.
2Quali sono i vostri metodi di pagamento?
T/T, D/P, L/C, PayPal.
3Quali servizi di corriere utilizza?
FedEx, DHL, TNT, UPS, con sconti fino all'80%.
4- In che modo i vostri prodotti si differenziano dai concorrenti?
Offriamo una gamma completa di fili magnetici ad alta frequenza, tra cui filo litz, filo di rame smaltato rettangolare, filo di rame smaltato rotondo, filo triplo isolato, ecc.per soddisfare vari requisitiSupportiamo la personalizzazione di piccoli lotti, garantendo qualità e consegna anche durante la fase di ricerca e sviluppo o di avvio.
5- C'e' una tassa per lo stampo?
Le spese di stampaggio sono applicabili per i prodotti personalizzati speciali, e l'importo dipende dalle specifiche specifiche.
6Avete una quantità minima di ordine (MOQ)?
Sì, il MOQ è determinato in base alle specifiche e al tipo di filo.
7- Che attrezzature avete?
Misuratore di diametro laser, tester di scintilla ad alta tensione, tester di allungamento, tester di rinforzo, tester di tensione resistente, tester di saldabilità, tester di resistenza et
Fogli di dati di filo di litz a nastro 0,32 mmx250
Nome: filo Litz a nastro (classe 180).
Specificità: 0.32x250
Modello:2UEW-F-PI
Nome del nastro: PI
Specificità del nastro:0.025x20
| Articolo |
Requisito tecnico |
Campione 1 |
| Diametro del filo singolo mm |
0.340-0.357 |
0.344-0.352 |
| Conduttore |
0.32±0.005 |
0.315-0.320 |
| O. D. mm |
≤ 6.00 |
5.10-5.57 |
| Resistenza Ω/m |
≤ 0.001428 |
0.001340 |
| Resistenza dielettrica v |
≥ 6000 |
13700 |
| Distanza (mm) |
130±20 |
130 |
| No. di fili |
156 |
(31X4) + 32 |
| % di sovrapposizione del nastro |
≥ 50 |
54 |
| Fabbricazione a partire da |
Nessuna crepa |
- Ok, va bene. |
