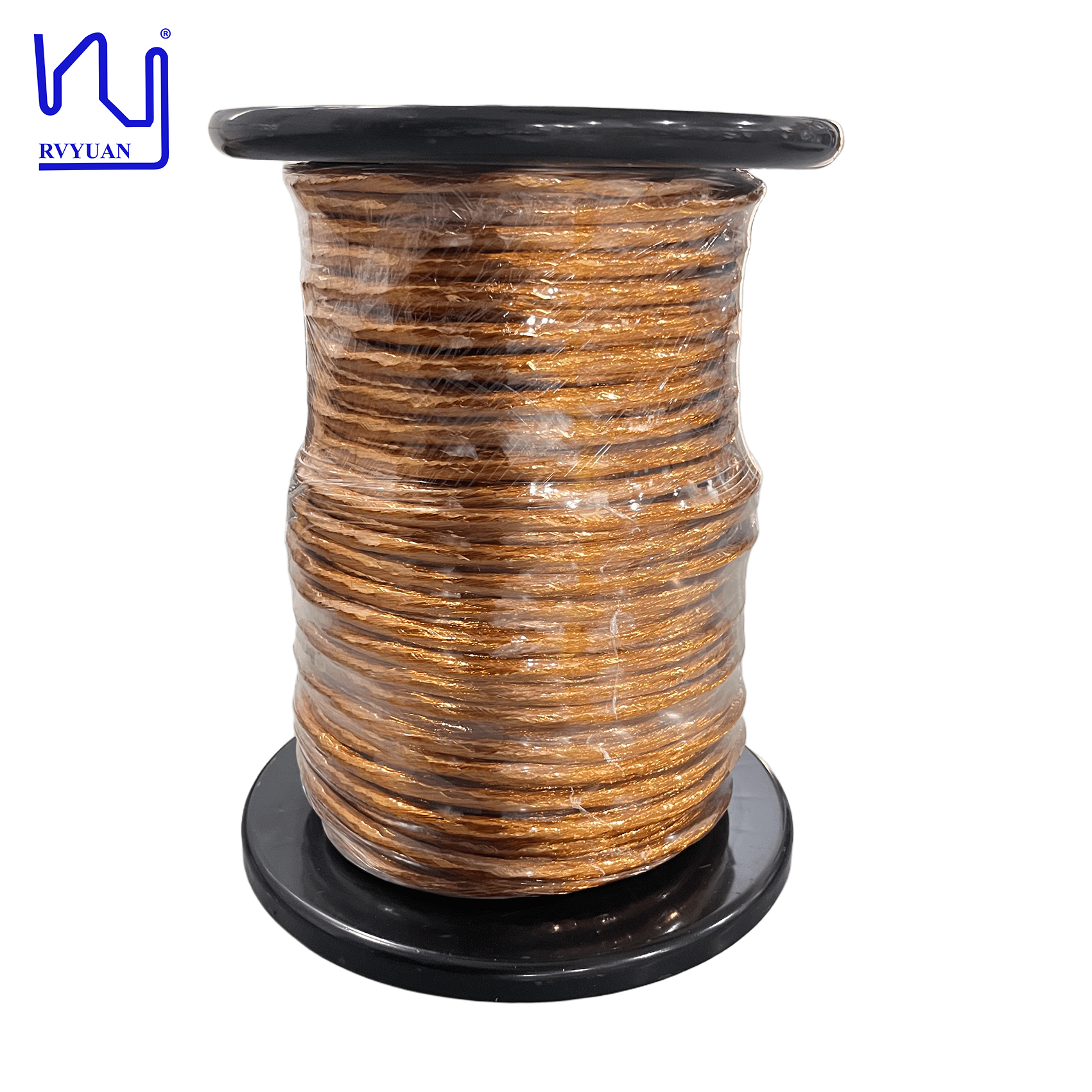

Filo Litz Nastro 0.32mm 250 Fili Isolamento PI Alta Temperatura Alta Frequenza
Questo filo litz in rame ad alte prestazioni presenta isolamento in poliimmide (PI) per ambienti termici di Classe 180, rendendolo ideale per applicazioni di trasformatori che richiedono eccezionale resistenza alla temperatura e prestazioni ad alta frequenza.
Panoramica del Prodotto
RVYUAN offre due opzioni primarie di isolamento in film: Poliestereimide (PET) per ambienti di Classe 130 e poliimmide (PI/Kapton) per condizioni di Classe 180 dove il calore prolungato comprometterebbe materiali inferiori. Il tasso di sovrapposizione del nastro regolabile fino al 55% garantisce una copertura isolante ottimale, con una produzione precisa che mantiene una sovrapposizione costante su centinaia di metri per eliminare punti deboli sotto stress ad alta tensione.
Se prodotto correttamente, questo isolamento resiste a tensioni di breakdown superiori a 6.000 V nelle configurazioni standard e può superare i 10.000 V nelle configurazioni multistrato.
Applicazioni Mirate
Trasformatori ad Alta Frequenza
I trasformatori SMPS e inverter di potenza che operano a decine o centinaia di kilohertz beneficiano della classificazione di Classe 180 dell'isolamento Kapton, che estende significativamente la durata utile riducendo le temperature dei punti caldi e prevenendo arresti imprevisti.
Infrastrutture di Ricarica per Veicoli Elettrici
I caricabatterie di bordo (OBC) e i caricabatterie rapidi DC (DCFC) utilizzano filo litz nastrato profilato per ottenere un'elevata densità di corrente all'interno di alloggiamenti di dimensioni limitate. La superiore resistenza dielettrica è particolarmente critica per le emergenti architetture di batterie da 800 V nei veicoli elettrici.
Personalizzazione e Catena di Approvvigionamento
RVYUAN supporta quantità di produzione flessibili da 10 kg a 50 kg, a seconda del diametro del filo e della geometria finale. Il nostro processo di produzione verticalmente integrato a Tianjin consente iterazioni di progettazione rapide ed elimina il coordinamento tra più fornitori, consentendo una rapida implementazione di modifiche alle specifiche come strati di nastro più sottili o passi di torsione più stretti.
Specifiche Tecniche
Nome: Filo Litz Nastro (155/classe)
Specifiche: 0.32X 250
Modello: 2UEW-F-PI
Nome Nastro: PI
Specifiche Nastro: 0.025x20
| Articolo |
Requisito Tecnico |
Campione 1 |
| Diametro Filo Singolo (mm) |
0.340-0.357 |
0.344-0.352 |
| Conduttore |
0.32±0.005 |
0.315-0.320 |
| O.D. (mm) |
≤6.00 |
5.10-5.57 |
| Resistenza (Ω/m) |
≤0.001428 |
0.001340 |
| Resistenza Dielettrica (V) |
≥6000 |
13700 |
| Passo (mm) |
130±20 |
130 |
| N. di Fili |
156 |
(31X4)+32 |
| Sovrapposizione Nastro (%) |
≥50 |
54 |
| Avvolgimento |
NESSUNA crepa |
ok |
Domande Frequenti
Posso personalizzare i prodotti con il mio logo, dimensioni e forma?
Sì, ma la Quantità Minima d'Ordine (MOQ) è soggetta a negoziazione.
Quali sono i vostri metodi di pagamento?
T/T, D/P, L/C, PayPal.
Quali servizi di corriere utilizzate?
FedEx, DHL, TNT, UPS, con sconti fino all'80%.
In cosa differiscono i vostri prodotti dai concorrenti? Quali sono i vostri vantaggi?
Offriamo una gamma completa di prodotti per fili magnetici ad alta frequenza, tra cui filo litz, filo di rame smaltato rettangolare, filo di rame smaltato tondo, filo triplo isolato, ecc., per soddisfare vari requisiti. Supportiamo la personalizzazione di piccoli lotti, garantendo qualità e consegna anche durante la fase di ricerca e sviluppo o di avvio.
Addebitate una tariffa per lo stampo? Quanto? È rimborsabile? Come?
Si applica una tariffa per lo stampo per prodotti personalizzati speciali, e l'importo dipende dalle specifiche. La tariffa per lo stampo è rimborsabile dopo aver raggiunto una certa quantità d'ordine.
Avete una Quantità Minima d'Ordine (MOQ)?
Sì, la MOQ è determinata in base alle specifiche e al tipo di filo.
Quali attrezzature di test avete?
Misuratore di diametro laser, tester di scintille ad alta tensione, tester di allungamento, tester di ritorno elastico, tester di tenuta di tensione, tester di saldabilità, tester di resistenza, ecc.
