Cavi Litz ad adesione per avvolgimenti di trasformatori ad alta frequenza
Il nostro filo adesivo ad hoc è progettato specificamente per avvolgimenti di trasformatori ad alta frequenza, offrendo prestazioni superiori in applicazioni di elettronica di potenza.
Caratteristiche chiave
- 800 fili di filo di rame smaltato di poliuretano di classe 155 di lunghezza 0,07 mm, con proprietà soldate
- Isolamento poliamidico - materiale dielettrico di qualità superiore con tensione nominale minima di 6.000 V in forma di nastro rotondo
- Opzione rettangolare (piatta) disponibile con tensione di rottura minima di 3.000 V
- Riduce gli effetti sulla pelle e sulla prossimità per ridurre al minimo le perdite di CA
- Miglioramento della dissipazione del calore e efficienza totale
- Fabbricazione flessibile per avvolgimenti in geometrie di nuclei compatte o complesse
- Completamente personalizzabile per soddisfare specifici requisiti di tensione, dimensioni e prestazioni
Specifiche tecniche
| Articolo |
Requisito tecnico |
Valore misurato |
Risultato |
| Diametro del filo singolo (mm) |
0.079-0.082 |
0.079 0.080 0.079 0.079080 |
Qualificato |
| Conduttore |
0.070±0.001 |
0.069 0.070 0.070 0.069 0.070 0.069 0.070069 |
Qualificato |
| O.D. (mm) |
2.57-2.92 |
2.86 2.70 2.63 2.84 2.85 |
Qualificato |
| Resistenza (Ω/m) |
0.00535-0.00636 |
0.005567 0.005703 0.005771 |
Qualificato |
| Resistenza dielettrica (V) |
≥ 4000 |
9360 |
Qualificato |
| Configurazione |
0.07X32X5X5 |
0.07X32X5X |
Qualificato |
| Sovrapposizione del nastro (%) |
≥ 50 |
50 |
Qualificato |
| Direzione del raggruppamento |
S/S/S |
S/S/S |
|
Applicazioni
Ideale per trasformatori ad alta frequenza, attrezzature mediche, applicazioni aerospaziali, sensori di precisione, prodotti audio e moduli di alimentazione per consumatori, automotive,e alimentatori industriali che richiedono un'eccellente dissipazione del calore e un'integrità del segnale.

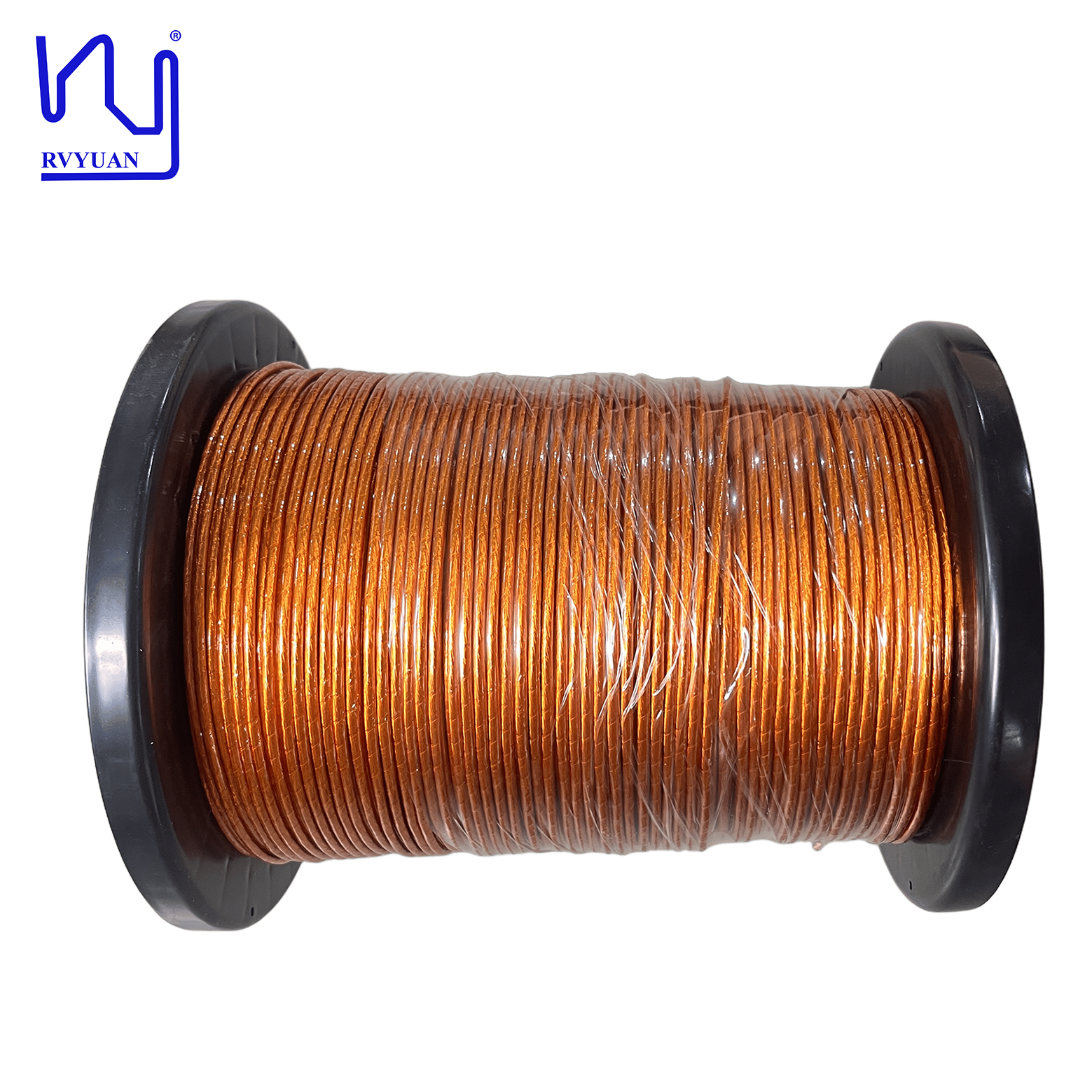

Immagine del prodotto
Domande frequenti
Posso avere dei campioni da testare prima di ordinare?
I campioni sono gratuiti o a pagamento, ma i costi di spedizione sono a carico del cliente.
Qual e' il vostro tempo di consegna?
Ordini di campioni: 3-5 giorni lavorativi; ordini in blocco: completati entro 15 giorni lavorativi dalla conferma dell'ordine.
Qual è il processo di approvvigionamento?
Invio dell'indagine con i requisiti → Produzione del campione → Approvazione del campione → Offerta → Proforma fattura (PI) → Conferma del PI → Accordo di pagamento → Produzione → Spedizione
Posso personalizzare i prodotti con il mio logo, dimensione e forma?
Sì, ma il MOQ (Quantità minima di ordine) è soggetto a negoziazione.
Quali sono i vostri metodi di pagamento?
T/T, D/P, L/C, PayPal.
Quali servizi di corriere utilizza?
FedEx, DHL, TNT, UPS, con sconti fino all'80%.
Che attrezzature di prova avete?
Misuratore di diametro laser, tester di scintilla ad alta tensione, tester di allungamento, tester di rinforzo, tester di tensione resistente, tester di saldabilità, tester di resistenza ecc.
Per quali clienti o mercati sono adatti i vostri prodotti?
I nostri prodotti sono ideali per applicazioni che richiedono soluzioni ad alta efficienza e risparmio di spazio in ambienti ad alta frequenza CA, inclusi elettronica di potenza e alimentatori, caricabatterie EV a bordo,sistemi di ricarica wireless, energia verde, comunicazioni e IT, attrezzature mediche, robot industriali, servomotori, ecc.
A quali paesi o regioni hai esportato?
I principali mercati includono l'Europa e gli Stati Uniti, nonché la Corea del Sud, il Giappone, l'India e l'Asia sudorientale.
Come si mantengono riservate le informazioni dei clienti?
Possiamo firmare un accordo di non divulgazione (NDA) su richiesta e impegnarci a rispettare rigorosamente i suoi termini durante l'intero processo di cooperazione.
Tutte le specifiche sono soggette a tolleranze di fabbricazione standard. Contattaci per discutere i tuoi requisiti specifici di avvolgimento e per fogli di dati tecnici dettagliati e specifiche personalizzate.
