6000V Litz Wire 3UEW-F 0.07X800 per applicazioni per veicoli
Il filo Litz ad adesione ad esterno è una soluzione di avvolgimento di alta qualità progettata specificamente per i veicoli a nuova energia (NEV) di nuova generazione.fili di rame smaltati di 07 mm, accuratamente raggruppati e strettamente avvolti con nastro di poliestereimide massiccio,Questa configurazione garantisce un'eccezionale stabilità strutturale, particolarmente cruciale per i fili con un alto numero di fili, dove il nastro supera i film fornendo una protezione meccanica e resistenza all'abrasione superiori..
Vantaggi del filo di Litz a nastro per le applicazioni NEV
Le correnti alternate ad alta frequenza nei gruppi motori dei veicoli elettrici, compresi i motori di trazione, i caricabatterie di bordo e i convertitori CC-CC, generano effetti significativi sulla pelle e sulla prossimità.che porta a perdite di rame e accumulo di caloreIl nostro filo di litz a nastro riduce al minimo queste perdite distribuendo uniformemente la corrente su tutti i fili isolati, migliorando sostanzialmente l'efficienza e la gestione termica.
Il nastro di poliestereimide fornisce uno strato di isolamento esterno robusto che protegge da sovratensioni, umidità e stress meccanici durante l'inserimento della bobina,Prolungando così la durata di vita dei componenti in ambienti automobilistici esigenti.
Con un fattore di riempimento ottimizzato e un'impedenza uniforme, questo filo consente di progettare motori più leggeri, più compatti e più freddi, contribuendo direttamente ad aumentare l'autonomia del veicolo e una maggiore affidabilità.Sono disponibili larghezze di nastro personalizzate e parametri di incastro per soddisfare i requisiti specifici delle applicazioni NEV.
Specifiche tecniche
| Articolo |
Requisito tecnico |
Valore misurato |
Risultato |
| Diametro del filo singolo (mm) |
0.079-0.082 |
0.079 0.080 0.079 0.079080 |
Qualificato |
| Conduttore |
0.070±0.001 |
0.069 0.070 0.070 0.069 0.070 0.069 0.070069 |
Qualificato |
| O.D. (mm) |
2.57-2.92 |
2.86 2.70 2.63 2.84 2.85 |
Qualificato |
| Resistenza (Ω/m) |
0.00535-0.00636 |
0.005567 0.005703 0.005771 |
Qualificato |
| Resistenza dielettrica (V) |
≥ 4000 |
9360 |
Qualificato |
| Configurazione |
0.07X32X5X5 |
0.07X32X5X |
Qualificato |
| Sovrapposizione del nastro (%) |
≥ 50 |
50 |
Qualificato |
| Direzione del raggruppamento |
S/S/S |
S/S/S |
|
Applicazioni
Ideale per trasformatori ad alta frequenza, attrezzature mediche, applicazioni aerospaziali, sensori di precisione e prodotti audio in cui l'integrità e la flessibilità del segnale sono fondamentali.Adatti anche per moduli di alimentazione di consumo, alimentatori automobilistici e industriali che richiedono un eccellente dissipazione del calore.

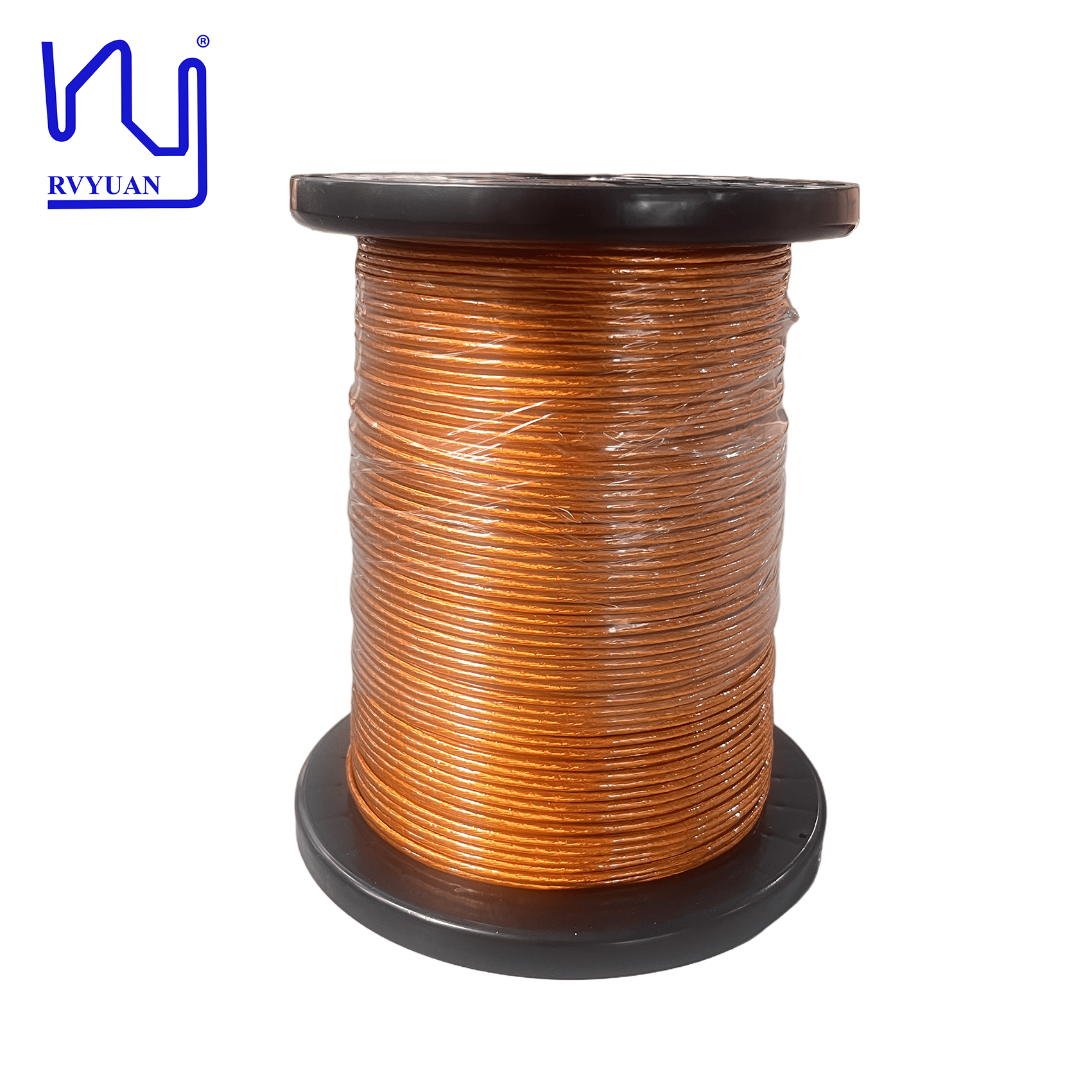

Immagine del prodotto
Domande frequenti
Posso avere dei campioni da testare prima di ordinare?
I campioni sono gratuiti o a pagamento, ma i costi di spedizione sono a carico del cliente.
Qual e' il vostro tempo di consegna?
Ordini di campioni: 3-5 giorni lavorativi; ordini in blocco: completati entro 15 giorni lavorativi dalla conferma dell'ordine.
Qual è il processo di approvvigionamento?
Invio dell'indagine con i requisiti → Produzione del campione → Approvazione del campione → Offerta → Proforma fattura (PI) → Conferma del PI → Accordo di pagamento → Produzione → Spedizione
Posso personalizzare i prodotti con il mio logo, dimensione e forma?
Sì, ma il MOQ (Quantità minima di ordine) è soggetto a negoziazione.
Quali sono i vostri metodi di pagamento?
T/T, D/P, L/C, PayPal.
Quali servizi di corriere utilizza?
FedEx, DHL, TNT, UPS, con sconti fino all'80%.
Che attrezzature di prova avete?
Misuratore di diametro laser, tester di scintilla ad alta tensione, tester di allungamento, tester di rinforzo, tester di tensione resistente, tester di saldabilità, tester di resistenza ecc.
Per quali clienti o mercati sono adatti i vostri prodotti?
I nostri prodotti sono ideali per applicazioni che richiedono soluzioni ad alta efficienza e risparmio di spazio in ambienti ad alta frequenza CA, inclusi elettronica di potenza e alimentatori, caricabatterie EV a bordo,sistemi di ricarica wireless, energia verde, comunicazioni e IT, attrezzature mediche, robot industriali, servomotori, ecc.
A quali paesi o regioni hai esportato?
I principali mercati includono l'Europa e gli Stati Uniti, nonché la Corea del Sud, il Giappone, l'India e l'Asia sudorientale.
Come si mantengono riservate le informazioni dei clienti?
Possiamo firmare un accordo di non divulgazione (NDA) su richiesta e impegnarci a rispettare rigorosamente i suoi termini durante l'intero processo di cooperazione.
Tutte le specifiche sono soggette a tolleranze di fabbricazione standard. Contattaci per discutere i tuoi requisiti specifici di avvolgimento e per fogli di dati tecnici dettagliati e specifiche personalizzate.
