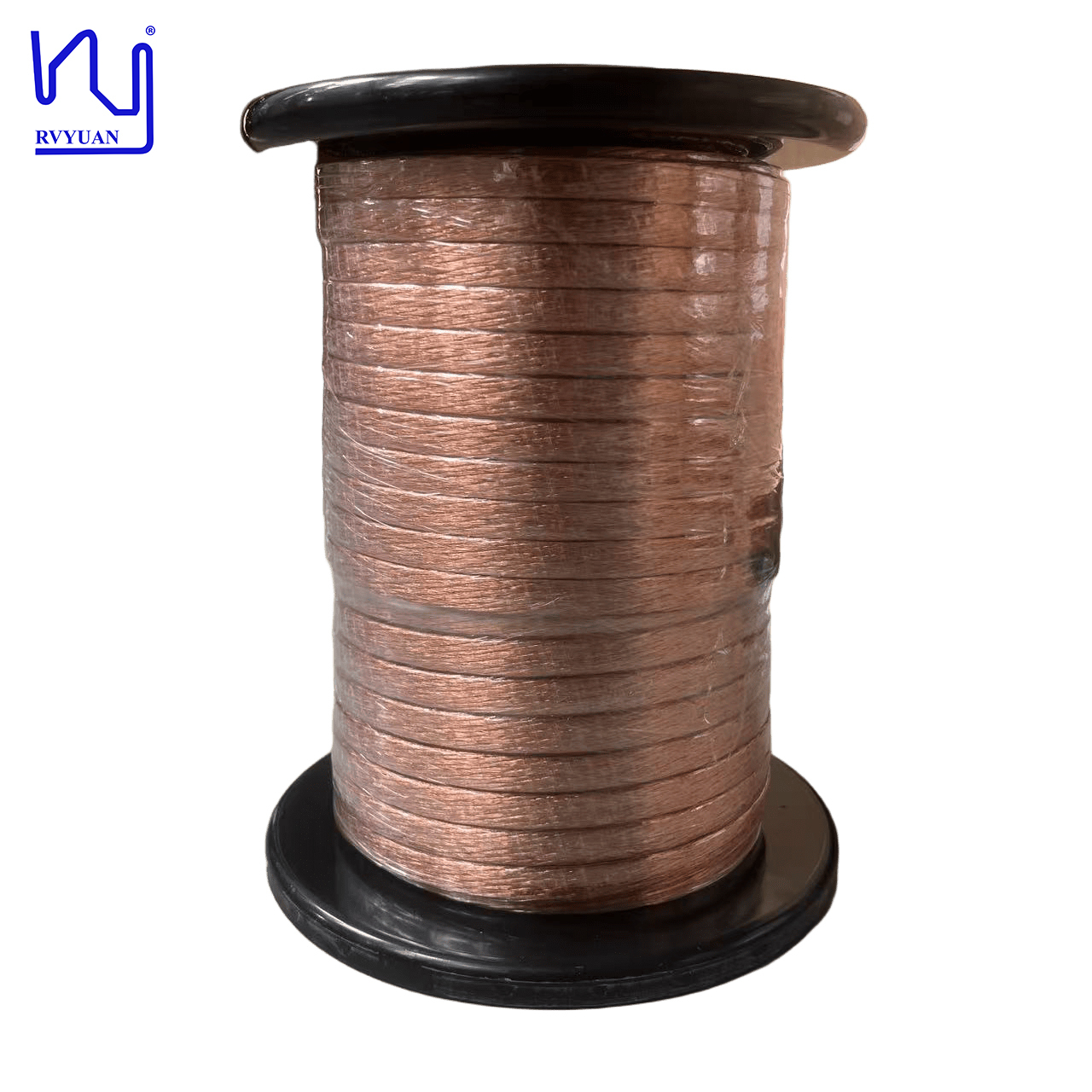

3500V 2UEW-F-PET ((N) 12,1 mm × 3,4 mm filo rettangolare Mylar Litz per trasformatore
Il nostro filo rettangolare Mylar Litz è progettato per applicazioni ad alta frequenza con spazio limitato dove efficienza e costo sono fondamentali.in cui 300 fili singoli sono precisamente intrecciati e compressi in un profilo piatto rettangolare di 12.1 mm di larghezza per 3,4 mm di spessore. Questo crea un rapporto di aspetto super alto che massimizza l'area superficiale del conduttore riducendo al minimo l'altezza totale, rendendolo ideale per le costruzioni di bobine compatte.
Specifiche tecniche
Nome:Filtro Mylar Litz
Specificità:0.28X300
Modello:2UEW-F-PET ((N)
Nome del nastro:PET (N)
| Articolo |
Requisito tecnico |
Campione 1 |
| Diametro del filo singolo (mm) |
0.298-0.313 |
0.300-0.307 |
| Diametro del conduttore (mm) |
0.28±0.004 |
0.277-0.279 |
| Larghezza (mm) |
12.1±0.3 |
11.90-12.21 |
| Profondezza (mm) |
3.4±0.2 |
3.20-3.40 |
| Resistenza (Ω/m) |
≤ 0.001039 |
0.000946 |
| Resistenza dielettrica (V) |
≥3500 |
4000 |
| Pistola (mm) |
Parallelamente |
Parallelamente |
| Numero di fili |
300 |
15x5x4 |
| Sovrapposizione del nastro (%) |
≥ 50 |
54 |
| Fabbricazione a partire da |
Nessuna crepa |
- Ok, va bene. |
Applicazioni
I casi di utilizzo tipici includono trasformatori ad alta frequenza, induttori e moduli di potenza applicati in alimentatori di consumo, automobilistici e industriali dove è richiesta un'eccellente dissipazione del calore.Questo filo Mylar Litz fornisce una soluzione completa che offre flessibilità di fattore di forma, affidabilità elettrica e isolamento conveniente.
Domande frequenti
Posso avere dei campioni da testare prima di ordinare?
I campioni sono gratuiti o a pagamento, ma i costi di spedizione sono a carico del cliente.
Qual e' il vostro tempo di consegna?
Ordini di campioni: 3-5 giorni lavorativi; ordini in blocco: completati entro 15 giorni lavorativi dalla conferma dell'ordine.
Qual è il processo di approvvigionamento?
Invio dell'indagine con i requisiti → Produzione del campione → Approvazione del campione → Offerta → Proforma fattura (PI) → Conferma del PI → Accordo di pagamento → Produzione → Spedizione
Posso personalizzare i prodotti con il mio logo, dimensione e forma?
Sì, ma il MOQ (Quantità minima di ordine) è soggetto a negoziazione.
Quali sono i vostri metodi di pagamento?
T/T, D/P, L/C, PayPal.
Quali servizi di corriere utilizza?
FedEx, DHL, TNT, UPS, con sconti fino all'80%.
Che attrezzature di prova avete?
Misuratore di diametro laser, tester di scintilla ad alta tensione, tester di allungamento, tester di rinforzo, tester di tensione resistente, tester di saldabilità, tester di resistenza ecc.
Per quali clienti o mercati sono adatti i vostri prodotti?
I nostri prodotti sono ideali per applicazioni che richiedono soluzioni ad alta efficienza e risparmio di spazio in ambienti ad alta frequenza CA, inclusi elettronica di potenza e alimentatori, caricabatterie EV a bordo,sistemi di ricarica wireless, energia verde, comunicazioni e IT, attrezzature mediche, robot industriali, servomotori, ecc.
A quali paesi o regioni hai esportato?
I principali mercati includono l'Europa e gli Stati Uniti, nonché la Corea del Sud, il Giappone, l'India e l'Asia sudorientale.
Come si mantengono riservate le informazioni dei clienti?
Possiamo firmare un accordo di non divulgazione (NDA) su richiesta e impegnarci a rispettare rigorosamente i suoi termini durante l'intero processo di cooperazione.
Tutte le specifiche sono soggette a tolleranze di fabbricazione standard. Contattaci per discutere i tuoi requisiti specifici di avvolgimento e per fogli di dati tecnici dettagliati e specifiche personalizzate.
