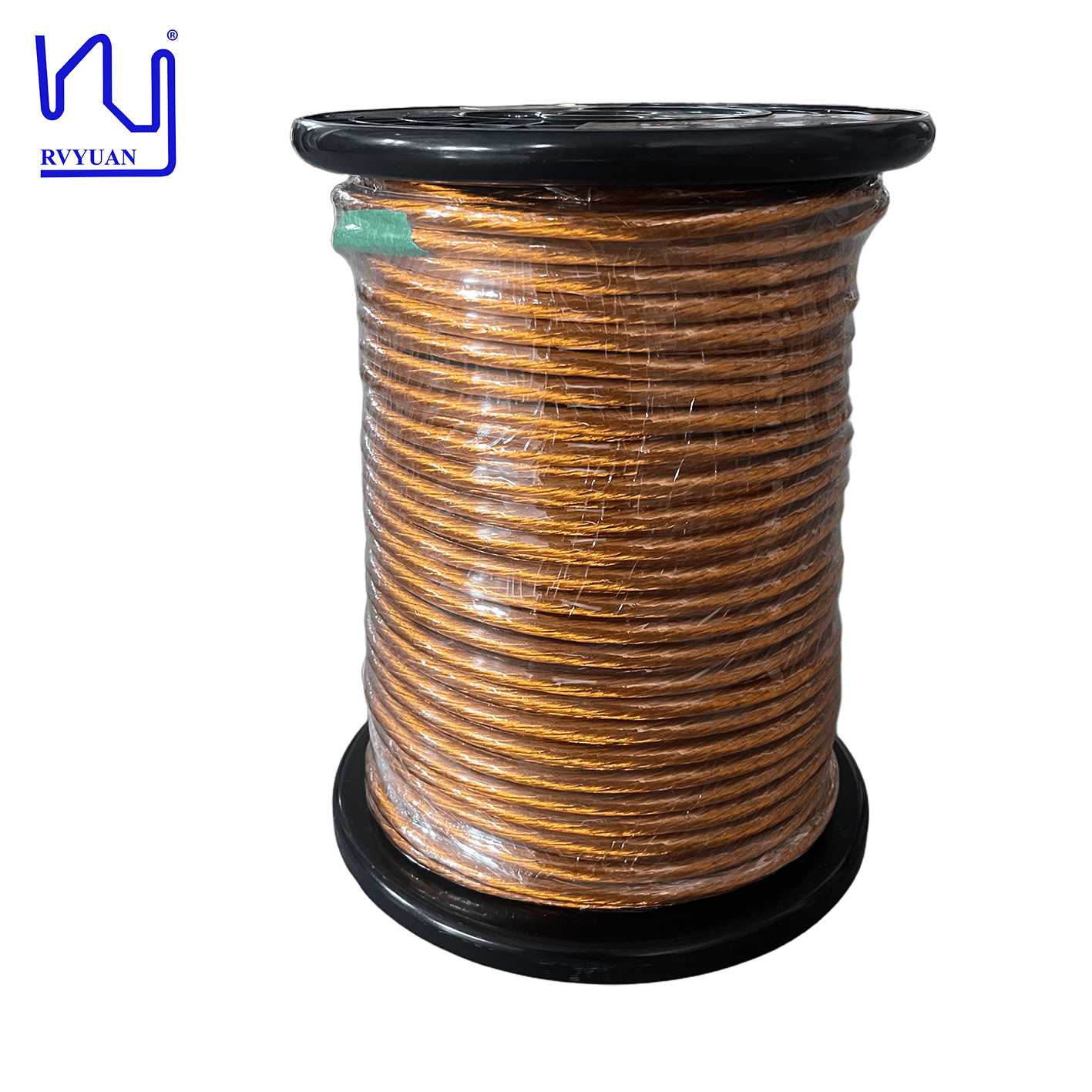

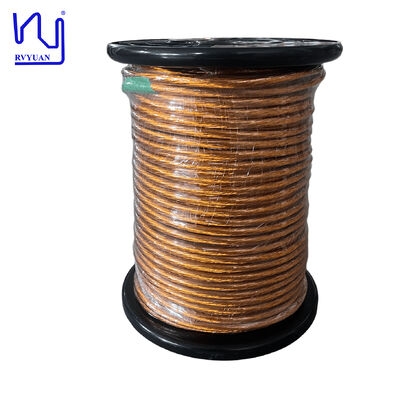

Filo Nastrato Litz 3000/38 AWG Max.OD8.23mm Resistenza ad alta tensione Kapton che serve Litz Wire per trasformatore
Lo strato esterno è avvolto con nastro di poliestere-immide, che fornisce stabilità superiore alla struttura interna a trefoli. Per le configurazioni a 3.000 fili, l'avvolgimento con nastro è preferibile rispetto alla pellicola per una maggiore integrità strutturale.
Specifiche tecniche
Nome:Filo Litz nastrato (180/classe)
Specifica:0,10X3000
Modello:2UEW-H-PI(N)
Nome del nastro:SPILLO)
Specifiche del nastro:0,025x20
| Articolo |
Requisito tecnologico |
Campione 1 |
Campione 2 |
| Diametro Filo Singolo mm |
0,107-0,125 |
0,110-0,113 |
0,110-0,113 |
| Conduttore |
0,10±0,003 |
0,098-0,10 |
0,098-0,10 |
| diametro esterno mm |
≤8,23 |
7.38-7.95 |
7.40-7.92 |
| Resistenza Ω/m |
≤0,000794 |
0,000734 |
0,000733 |
| Rigidità dielettrica V |
≥6000 |
13700 |
13400 |
| Passo (mm) |
78±10 |
78 |
78 |
| N. di fili |
3000 |
120x5x5 |
120*5*5 |
| % di sovrapposizione del nastro |
≥50 |
54 |
54 |
| Avvolgimento |
NESSUNA crepa |
OK |
OK |
Applicazioni
Questo cavo Litz nastrato è ideale per applicazioni che richiedono alta frequenza, alta tensione, alta corrente e utilizzo di spazi compatti. Le aree di applicazione principali includono:
- Caricabatterie di bordo (OBC) e convertitori DC/DC
- Motori di trazione per veicoli elettrici
- Sistemi di ricarica rapida ad alta tensione da 800 V e pile di ricarica
- Trasformatori ad alta frequenza
- Alimentatori a commutazione ad alta potenza (SMPS)
Domande frequenti
Posso ottenere campioni da testare prima di effettuare un ordine in batch?
SÌ. I campioni sono gratuiti o a pagamento, ma il costo di spedizione è a carico del cliente.
Qual è il tempo di consegna?
Ordini di esempio: 3-5 giorni lavorativi; ordini all'ingrosso: completati entro 15 giorni lavorativi dalla conferma dell'ordine.
Qual è la procedura di appalto?
Posso personalizzare i prodotti con il mio logo, dimensione e forma?
Sì, ma il MOQ (quantità minima dell'ordine) è soggetto a negoziazione.
Quali sono i vostri metodi di pagamento?
T/T, D/P, L/C, PayPal.
Quali servizi di corriere utilizzate?
FedEx, DHL, TNT, UPS, con sconti fino all'80%.
Di quali apparecchiature di prova disponete?
A quali clienti o mercati sono adatti i vostri prodotti?
In quali paesi o regioni avete esportato?
I mercati principali includono Europa e Stati Uniti, nonché Corea del Sud, Giappone, India e Sud-Est asiatico.
Come mantieni riservate le informazioni sui clienti?
Possiamo firmare un accordo di non divulgazione (NDA) su richiesta e impegnarci a rispettarne rigorosamente i termini durante l'intero processo di cooperazione.
Tutte le specifiche sono soggette a tolleranze di produzione standard. Contattaci per discutere le tue specifiche esigenze di avvolgimento e per schede tecniche dettagliate e specifiche personalizzate.
