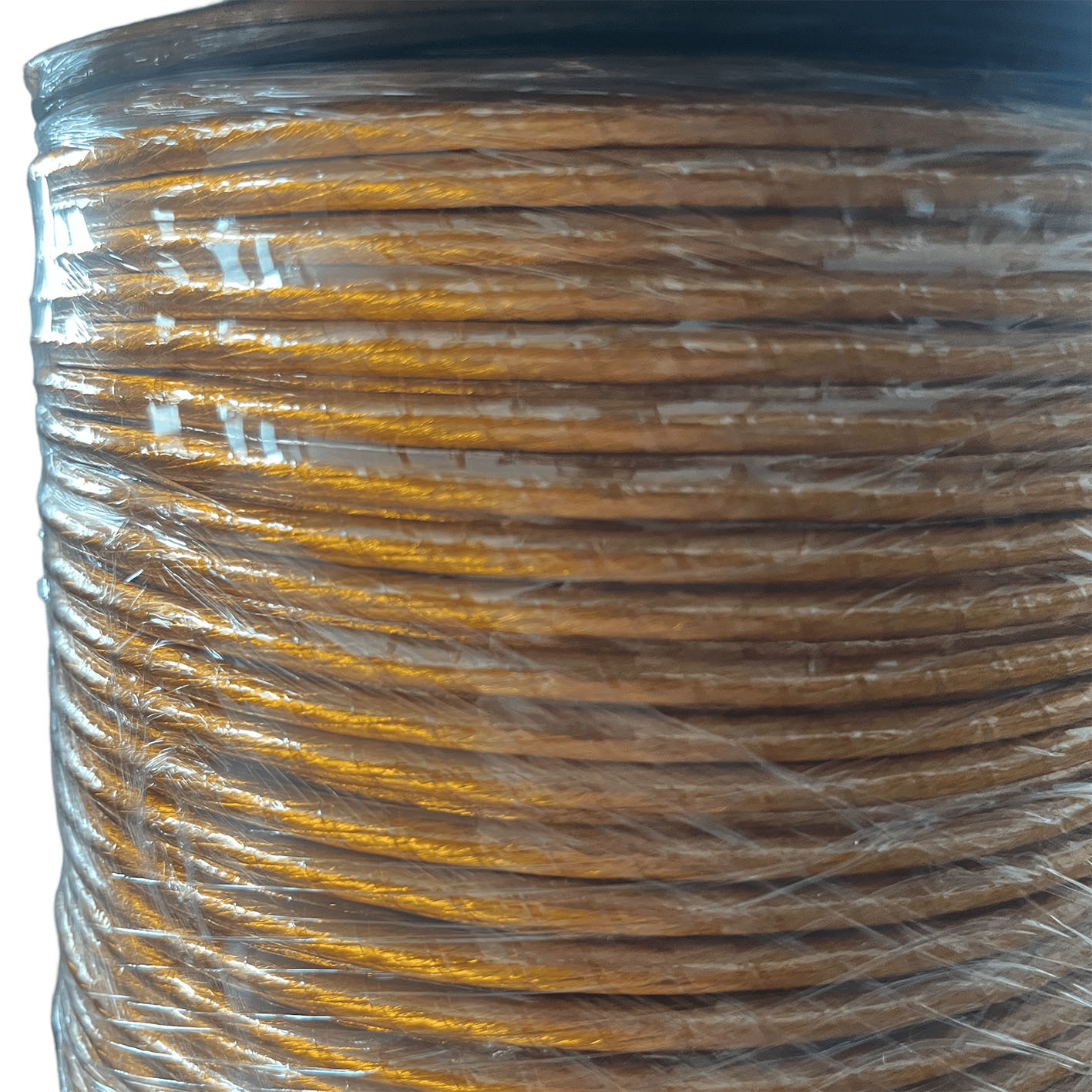

Cavo litz nastrato Kapton 2UEW-H-PI 0,1 mm*1500 per trasformatore

2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer

Informazioni di base

Luogo di origine:	Cina
Marca:	RVYUAN
Certificazione:	ISO9001/ISO14001 /UL/SGS
Numero di modello:	USTC

Quantità di ordine minimo:	20kg
Prezzo:	Negoziabile
Imballaggi particolari:	Bobina con cartone
Tempi di consegna:	15 giorni lavorativi
Termini di pagamento:	T/T/Paypal
Capacità di alimentazione:	Soddisfa la tua richiesta

Miglior prezzo Contattaci

Informazioni dettagliate

Diametro:	0,1 mm	Temperatura:	180
Certificazione:	IEC/NEMA/JIS/RoHS/ISO	Conduttore:	Rame
Fili:	180	Tensione di rottura:	Min.6000
Parola chiave:	Cavo litz nastrato Kapton 2UEW-H-PI 0,1 mm*1500 per trasformatore
Evidenziare:	0.1 mm di filo di litz a nastro di Kapton , Cavi trasformatori a nastro 1500 Kapton , di rame per trasformatori

Descrizione di prodotto

Cavo Litz con nastro Kapton 2UEW-H-PI 0,1 mm*1500 per trasformatore

Questo cavo litz nastrato PI personalizzato è progettato specificatamente per applicazioni con trasformatori ad alta tensione e ad alta affidabilità. Il conduttore è costituito da 1.500 trefoli individuali di filo di rame smaltato in poliuretano saldabile da 0,1 mm (38 AWG), intrecciati con precisione insieme per formare un fascio compatto, flessibile e ad alta densità. L'intero nucleo intrecciato è avvolto con un nastro in poliimmide (PI) ad alte prestazioni che funge da strato isolante primario.

Specifiche tecniche

Parametro	Requisito tecnico	Campione 1	Campione 2
Diametro filo singolo (mm)	0,107-0,125	0,110-0,113	0,110-0,113
Conduttore (mm)	0,10±0,003	0,098-0,10	0,098-0,10
diametro esterno (mm)	≤5,88	5.36-5.70	5.36-5.68
Resistenza (Ω/m)	≤0,001587	0,001476	0,001484
Rigidità dielettrica (V)	≥6000	11500	12800
Passo (mm)	65±10	65	65
N. di fili	1500	60x5x5	6055
Sovrapposizione del nastro (%)	≥50	54	54
Avvolgimento	NESSUNA crepa	OK	OK

Tutte le specifiche sono soggette a tolleranze di produzione standard. Contattaci per discutere le tue specifiche esigenze di avvolgimento e per schede tecniche dettagliate e specifiche personalizzate.
