Filo Litz rivestito in seta rettangolare in rame da 0,05 mm x 4875 per trasformatore

0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer

Informazioni di base

Luogo di origine:	Cina
Marca:	RVYUAN
Certificazione:	ISO9001/ISO14001 /UL/SGS
Numero di modello:	USTC

Quantità di ordine minimo:	20kg
Prezzo:	Negoziabile
Imballaggi particolari:	Bobina con cartone
Tempi di consegna:	15 giorni lavorativi
Termini di pagamento:	T/T/Paypal
Capacità di alimentazione:	Soddisfa la tua richiesta

Miglior prezzo Contattaci

Informazioni dettagliate

Diametro:	0,05 mm	Temperatura:	155
Certificazione:	IEC/NEMA/JIS/RoHS/ISO	Conduttore:	Rame
Fili:	4875	Tensione di rottura:	Min.500
Materiale di copertura:	Nylon	Parola chiave:	Filo Litz rivestito in seta rettangolare in rame da 0,05 mm x 4875 per trasformatore
Evidenziare:	cavo di rame rettangolare del litz , filo di litz ricoperto di seta , Trasformatore Litz Wire

Descrizione di prodotto

0.05mm x 4875 Rectangular Copper Silk Covered Litz Wire per trasformatore

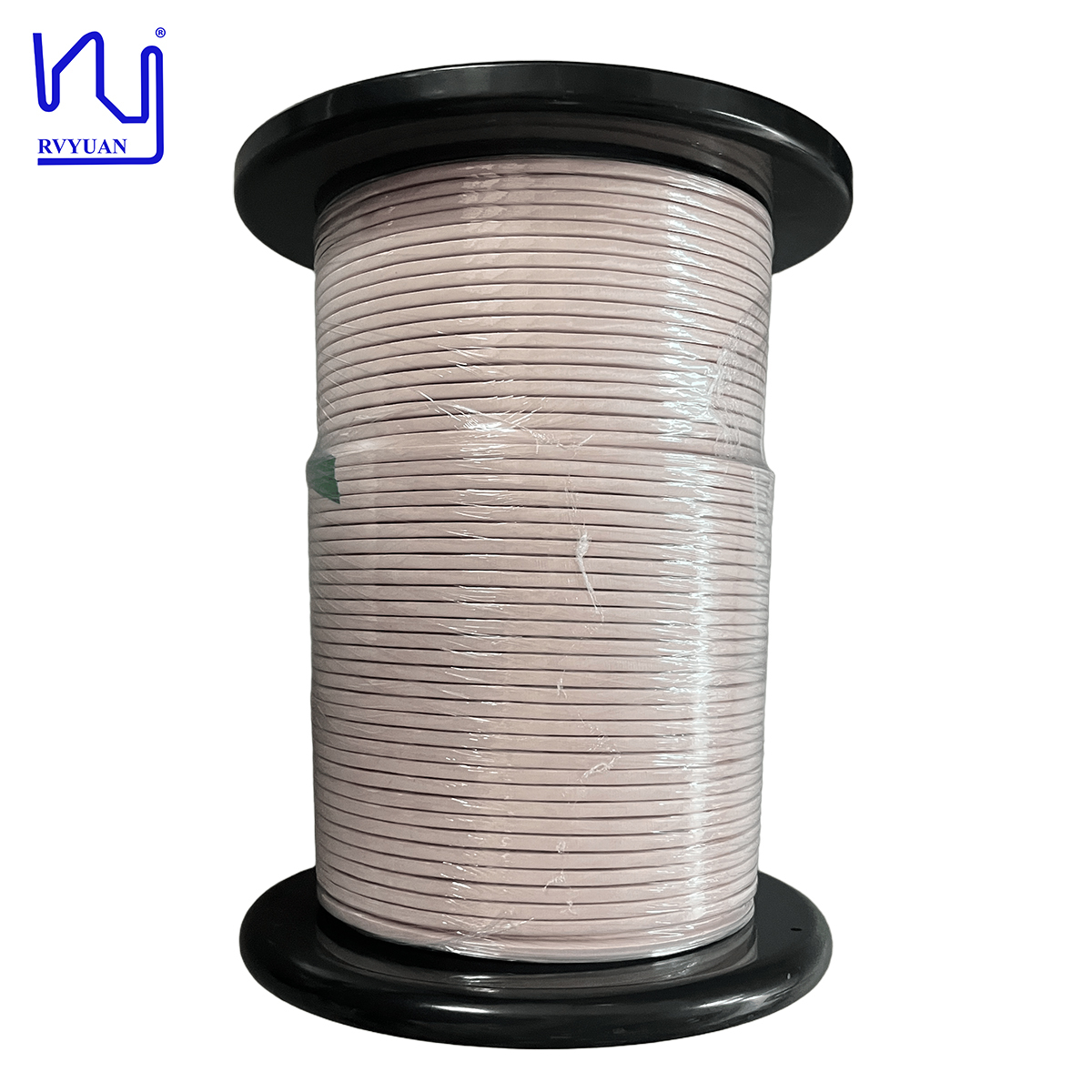

Visualizzazione del prodotto

Questo filo di nylon piatto è stato progettato specificamente per l'utilizzo in avvolgimenti di trasformatori.come quelli presenti nei caricabatterie per veicoli elettrici, sistemi di energia rinnovabile, e alimentatori di commutazione. Riducendo le perdite di CA e migliorando le prestazioni termiche, questo filo contribuisce a una maggiore efficienza, affidabilitàe compattezza nei progetti avanzati di trasformatori.

Specifiche tecniche

Tipo Diametro del conduttore*Numero di fili	2USTC-H 0,054875 ((4,54,4)
Diametro del conduttore di filo singolo (strato) (mm)	0.050±0.003
Diametro complessivo (mm)	0.055-0.069
Classe termica (°C)	180

Costruzione di fili

Numero di fili	La prima volta.	39
	La seconda volta	39×5
	Per la terza volta.	39 × 5 × 5
	Quarta volta.	39 × 5 × 5 × 5

Specificità del passo

Pistola (mm)	La prima volta.	16 ± 8
	La seconda volta	25 ± 10
	Per la terza volta.	35±10
	Quarta volta.	65±10
Direzione di raggruppamento	S/S/S/S

Strato di isolamento

Tipo di materiale	Fabbricazione a partire da fibre sintetiche
Specificità del materiale (mm × mm o D)	/
Tempi di avvolgimento	1
Sovrapposizione (%) o spessore (mm), mini	0.045
Direzione di avvolgimento	Z

Caratteristiche

Larghezza (mm)	4.5±0.2
Spessore (mm)	4.4±0.2
Resistenza massima (Ω/Km a 20°C)	2.227
Tensione di rottura Mini (V)	500
