Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding

Informazioni di base

Luogo di origine:	Cina
Marca:	RVYUAN
Certificazione:	IEC/NEMA/JIS/RoHS/ISO
Numero di modello:	Classe 220

Quantità di ordine minimo:	10kg
Prezzo:	negotiable
Imballaggi particolari:	Spirale con cartone
Tempi di consegna:	2-15 giorni lavorativi
Termini di pagamento:	T/T/PAYPAL
Capacità di alimentazione:	Soddisfare la tua domanda

Miglior prezzo Contattaci

Informazioni dettagliate

Forma:	rettangolare	Dimensione del conduttore (larghezza):	1.0 mm
Spessore (larghezza) dello strato isolante unilaterale:	0.2 mm	applicazioni:	motore, trasformatore
Grado termico:	220	Parola chiave:	Filo magnetico piatto smaltato Classe 220 0,2mm x 1,0mm per avvolgimenti
Classificazione termica:	220	Rivestimento dello smalto:	Altre informazioni
Evidenziare:	Class 220 enameled flat magnet wire , 0.2mmx1.0mm motor winding wire , rectangular copper magnet wire

Descrizione di prodotto

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire For Winding

Product Specifications

Attribute	Value
Shape	Rectangular
Conductor Dimension (Width)	1.0mm
Unilateral Insulation Layer Thickness (Width)	0.2mm
Applications	Motor, transformer
Thermal Grade	220
Thermal Rating	220
Enamel Coating	AIW

Product Description

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.

Key Advantages

Designed for modern electronic and electrical applications requiring "light, thin, short and small" components
Ideal for automotive applications where space and weight savings are critical
Manufacturing capability for ultra-thin flat wires down to 0.04mm with width-to-thickness ratios up to 25:1

Technical Specifications

Item	Conductor dimension		Insulation thickness		Overall dimension		Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
Item	T (mm)	W (mm)	T (mm)	W (mm)	T (mm)	W (mm)	Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
SPEC AVE	0.200	1.000	0.025	0.0025	/	/
Max	0.209	1.060	0.040	0.004	0.250	1.100		96.380
Min	0.191	0.940	0.010	0.010			0.700
No. 1	0.195	1.00	0.012	0.011	0.218	1.024	1.254	88.470
Avg	0.195	1.003	0.012	0.011	0.218	1.024	1.416
Result	OK

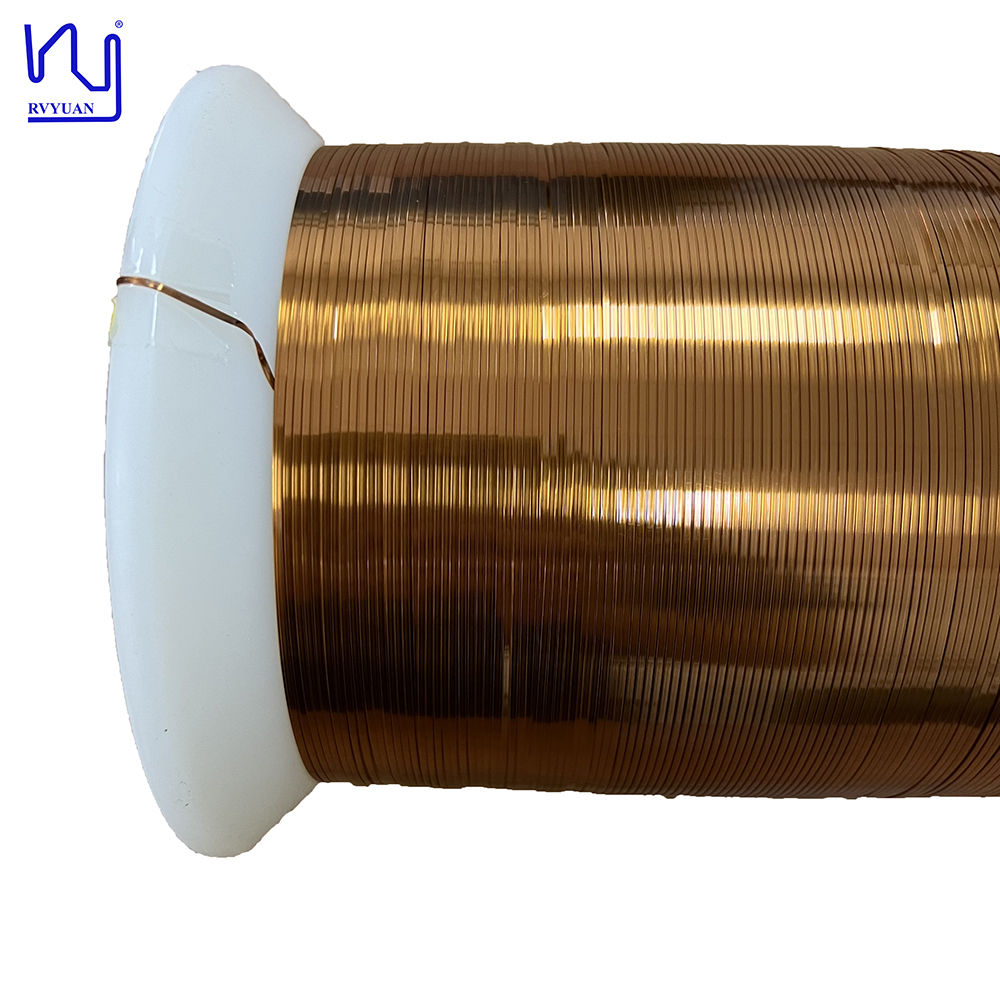

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire product photo
