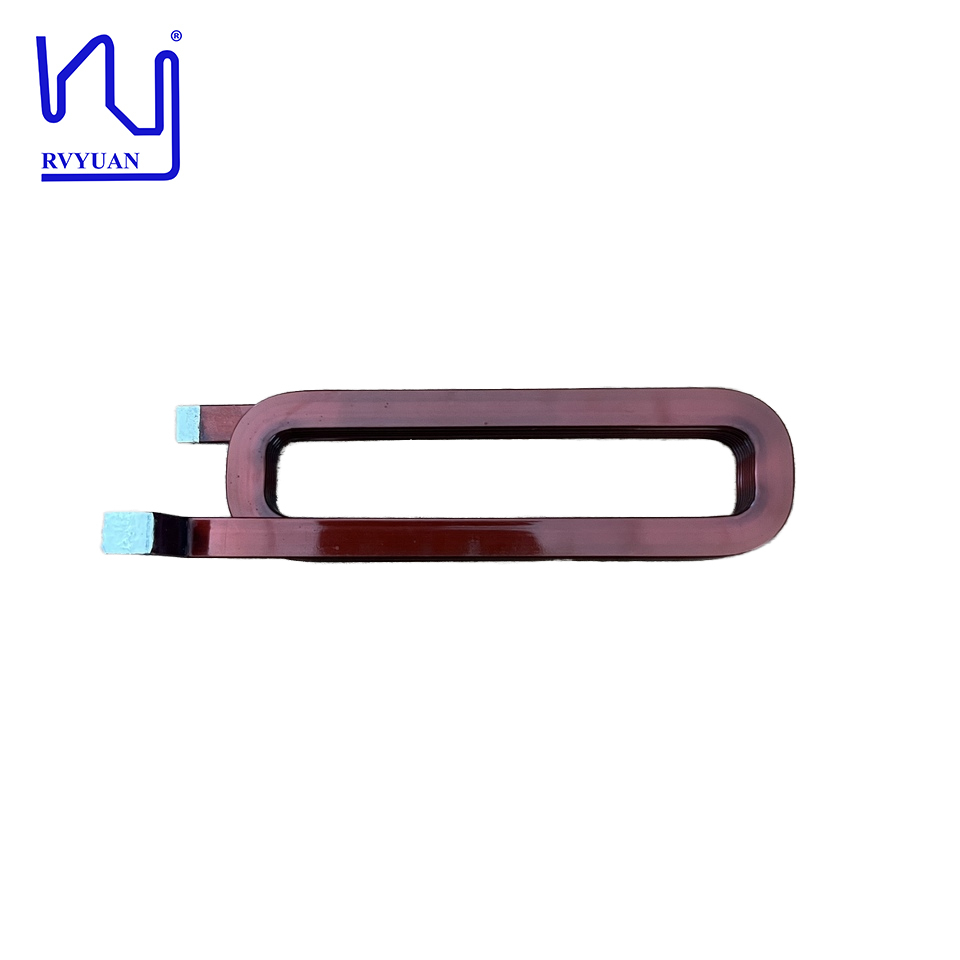

Valutazione termica 180 - il piano di colore di 220 nature ha smaltato il cavo rettangolare di bobina del magnete del filo di rame

Parametro

Classe 130

Classe 155

Classe 180

Classe 200

Classe 220

Classe 240

Norme

IEC60317-16 GB/T7095.7

60317-16 GB/T7095.3

60317-28 GB/T7095.4

MW 36 60317-29 BS6811 GB/T7095.6

MW 18 60317-18 GB/T7095.2

MW 20 60317-47 GB/T7095.5

Classe termica

130°C

155°C

180°C

200°C

120°C

240°C

Pellicola a base di smalto

Poliesteri

Poliester modificato

Poliester-imide

Poliester-imide

di poliesteri

Polyimide

Capo superiore in smalto

Poliester-imide

Intervallo di spessore dell'isolamento

IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17 mm

Prestazioni

1.Eccellente proprietà di flessibilità 2.Alta flessibilità dello smalto 3.Buona resistenza all'abrasione 4.Alte proprietà meccaniche

1.Eccellente proprietà di flessibilità 2.Alta flessibilità dello smalto 3.Buona resistenza all'abrasione 4.Alte proprietà meccaniche 5.Alte proprietà termiche

1.Alta resistenza termica 2.Adatta per avvolgimenti sottoposti a temperature costantemente elevate e a sollecitazioni meccaniche 3.Buona resistenza chimica1.

1.Eccellente resistenza termica 2.Adatta per avvolgimenti sottoposti a temperature costantemente elevate e stress meccanici 3.Buona resistenza chimica 4.Buona resistenza al refrigerante e al freon1.

1.Eccellente proprietà di flessibilità 2.Alta flessibilità dello smalto 3.Buona resistenza all'abrasione 4.Alte proprietà meccaniche1.

1.Eccellente resistenza termica adatta a qualsiasi apparecchiatura elettrica

che sono costantemente esposti ad elevate temperature di lavoro 2.Eccezionali proprietà meccaniche e chimiche 3.Buone prestazioni contro le radiazioni1.

Applicazione

1.Apparecchiature elettriche a secco e immerse in olio

1.Apparecchiature elettriche a secco e immerse in olio

1.Abbianti di un motore DC/AC ad alta e bassa tensione 2.Colletta magnetica 3.Trasformatore secco e immerso in olio1.

1.Involucri di motori DC/AC ad alta e bassa tensione 2.Cole magnetica 3.Trasformatore secco e immerso in olio 4.Cole automobilistica 5.Cole del treno1.

1- Trasformatori a secco e immersi nell'olio

1.Abbianti con temperatura di esercizio fino a 220°C. 2.Motore e generatore per applicazioni aeronautiche e navali. 3.Industria nucleare. 4.Abbianti che richiedono un'elevata affidabilità.

Scarico termico

155°C

175°C

200°C

220°C

155°C

300°C
