Classe B filo di rame ultra benissimo smaltato del cavo di 0.4mm - di 0,04 FIW

Informazioni di base
Luogo di origine: La Cina
Marca: Ruiyuan
Certificazione: UL/ROHS/ICE/ISO9001/ISO14001
Numero di modello: 0.04 - 0.4mm
Quantità di ordine minimo: 20 chilogrammo/chilogrammi
Prezzo: Negotiation
Imballaggi particolari: bobine di plastica (PT2-PT200), caso di legno
Tempi di consegna: 2-15 giorni
Termini di pagamento: T/T, L/C, negoziato
Contattaci
Descrizione di prodotto

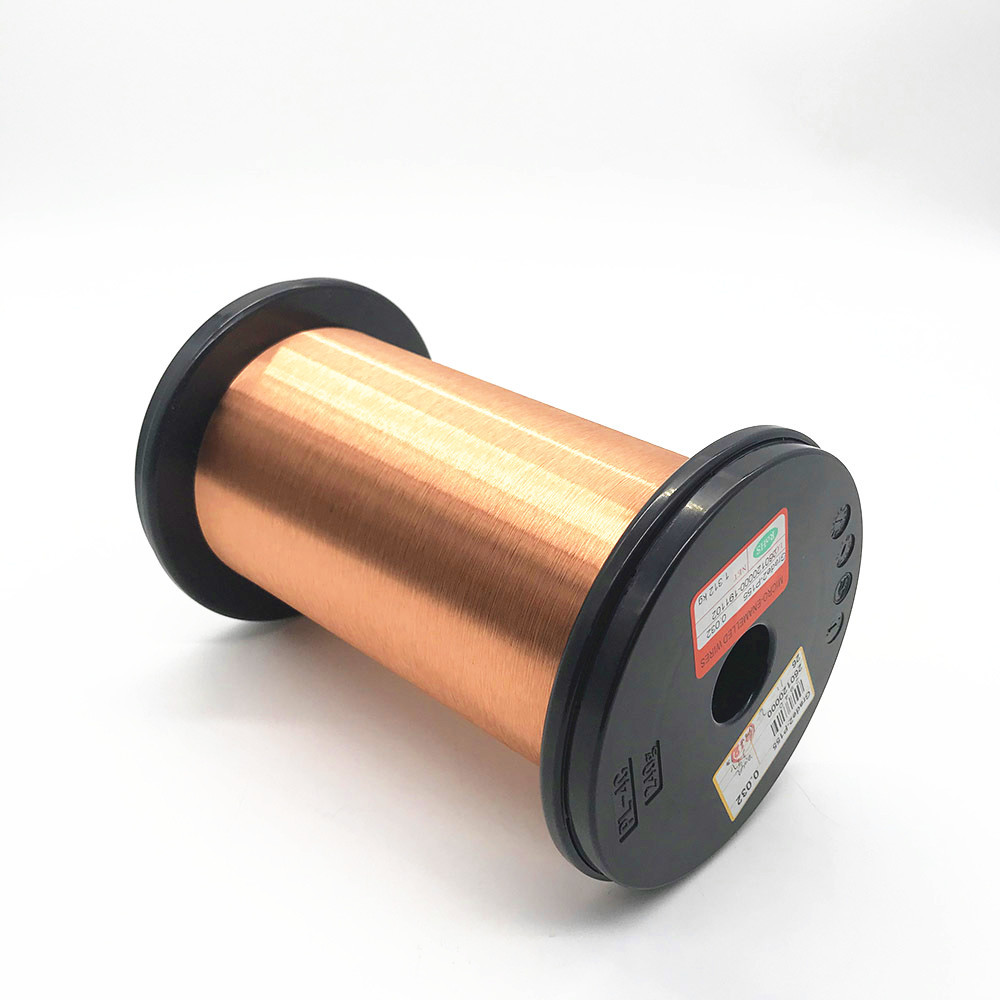

0.04 - FILO DI RAME ULTRA BENISSIMO SMALTATO del CAVO di 0.4mm FIW

Il zero-difetto completamente isolato di (FIW) ha smaltato intorno a filo di rame, la classe 180, è cavo con alta classe termica, isolamento rinforzato Zero-difetto e la conformità della resistenza di alta tensione with il cavo di IEC60317-56.The può soddisfare le richieste delle componenti miniaturizzate, buon avvolgendo la prestazione e basso costo, piccolo trasformatore applicato, commutatore elettronico ecc. Il cavo è il migliore materiale sostitutivo per TIW (conduttore isolato triplo).

CARATTERISTICHE E BENEFICI

  • Alta classe termica 180; (soltanto 105-130 per TIW);

  • Il livello suddivide la tensione, >15KV;

  • Alta resistenza di isolamento, 6000Vrms, 1min;

  • Solderable, 390℃, 2s; (nessuna necessità di sbucciare isolamento);

  • Livello taglio-attraverso la temperatura, 250℃, 2s nessun taglio da parte a parte, riflusso dell'aria (260℃), nessuna crepa;

  • Molto buon avvolgendo prestazione, adatta a bobinatrice ad alta velocità.

  • La piccola dimensione disponibile, diametro 0.040mm di minimo, nessun cavo espulso in tale dimensione è disponibile;

APPLICAZIONE

- Trasformatore per lo strumento di misura
- Per la comunicazione: Bobina ad alta frequenza per il trasformatore, bobina per il trasformatore di alimentazione
- Per la produzione di energia: Bobina per i commutatori elettromagnetici, bobina del solenoide, bobina per le lampade
- Bobina-micro-motore, elettroventola, trasformatore & ecc.

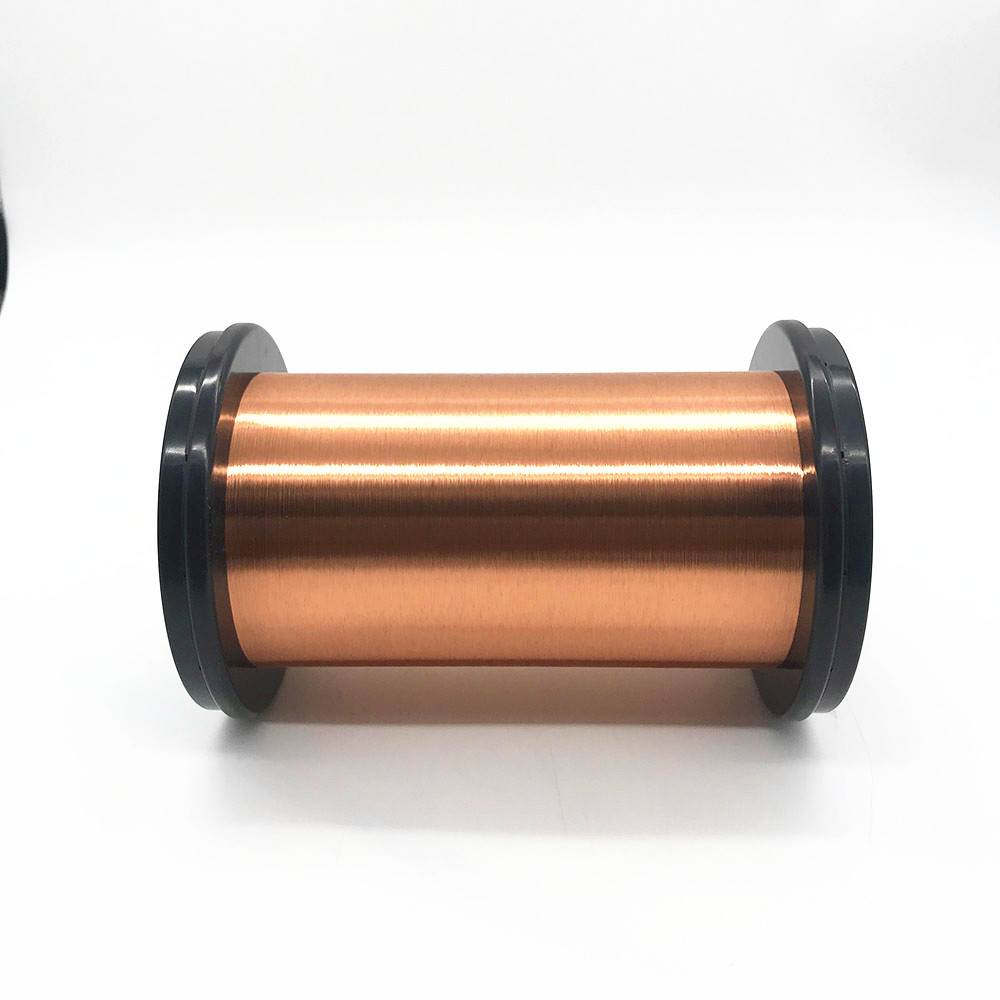

Classe B filo di rame ultra benissimo smaltato del cavo di 0.4mm - di 0,04 FIW

PECIFICATION

diametro nudo del cavo Tolleranza resistenza (Ω, 20℃) Sopra tutto il diametro (millimetro)
(millimetro) (millimetro) Min Massimo FIW6 FIW8 FIW10
min massimo min massimo min massimo
0,040 ±0.002 12,23 15,20 0,080 0,089 0,100 0,109 - -
0,050 ±0.002 7,981 9,528 0,095 0,105 0,117 0,127
0,060 ±0.002 5,614 6,526 0,113 0,125 0,139 0,151 - -
0,070 ±0.003 4,050 4,890 0,123 0,135 0,149 0,161 0,175 0,187
0,080 ±0.003 3,133 3,703 0,137 0,150 0,165 0,178 0,193 0,206
0,090 ±0.003 2,495 2,900 0,149 0,162 0,177 0,190 0,205 0,218
0,100 ±0.003 2,034 2,333 0,165 0,180 0,197 0,212 0,229 0,244
0,120 ±0.003 1,426 1,604 0,195 0,212 0,231 0,248 0,267 0,284
0,160 ±0.003 0,8122 0,8906 0,250 0,271 0,294 0,315 0,338 0,359
0,180 ±0.003 0,6444 0,7007 0,278 0,301 0,326 0,349 0,374 0,397
0,200 ±0.003 0,5237 0,5657 0,303 0,327 0,353 0,377 0,403 0,427
0,250 ±0.004 0,3345 0,3628 0,373 0,402 0,433 0,462 0,493 0,522
0,300 ±0.004 0,2335 0,2506 0,432 0,462 0,494 0,524 - -
0,350 ±0.004 0,1722 0,1834 0,486 0,516 0,548 0,578 - -
0,400 ±0.005 0,1316 0,1407 0,541 0,571 0,603 0,633 - -

Peso contro la lunghezza

Diametro nudo del cavo Peso di FIW per chilometro (KG/km) Lunghezza di FIW per chilogrammo (km/KG)
(millimetro) FIW6 FIW7 FIW8 FIW9 FIW10 FIW6 FIW7 FIW8 FIW9 FIW10
0,070 0,046 0,048 0,053 0,057 0,061 21,80 20,80 19,00 17,50 16,50
0,080 0,057 0,063 0,066 0,071 0,077 17,40 16,00 15,00 14,00 13,00
0,090 0,071 0,077 0,081 0,086 0,091 14,20 13,00 12,40 11,70 11,00
0,100 0,089 0,094 0,101 0,107 0,113 11,30 10,60 9,90 9,40 8,80
0,120 0,127 0,133 0,142 0,151 0,160 7,90 7,50 7,00 6,60 6,30
0,160 0,22 0,232 0,244 0,257 0,271 4,56 4,31 4,10 3,90 3,70
0,200 0,337 0,353 0,370 0,388 0,405 2,97 2,84 2,71 2,58 2,48
0,250 0,524 0,547 0,572 0,599 0,627 1,91 1,83 1,75 1,67 1,60
0,300 0,738 0,763 0,794 0,824 - 1,36 1,31 1,26 1,22 -
0,350 0,980 1,020 1,047 1,086 - 1,02 0,98 0,96 0,92 -
0,400 1,268 1,301 1,336 - - 0,79 0,77 0,75 - -
0,450 1,581 1,617 1,655 - - 0,64 0,62 0,61 - -
0,500 1,968 2,023 - - - 0,51 0,50 - -
